隨著光通信技術的快速發展，光模塊作為光電轉換的核心器件，其性能的可靠性直接影響整個通信系統的質量。在光模塊的生產與測試過程中，耦合環節尤為關鍵。傳統的光模塊耦合設備常存在操作繁瑣、效率低下等問題，尤其是在供電與檢測裝置的對位與連接上，往往需要多次手動調整，不僅耗時耗力，也增加了人為誤差的風險。

針對這一行業痛點，廣西科毅光通信科技有限公司（以下簡稱“科毅光通信”）持續關注并研發更高效、更智能的耦合解決方案。近期，一項關于“光模塊耦合裝置和光模塊耦合設備”的實用新型技術通過創新的結構設計，實現了供電與檢測單元的同步自動對位與連接，極大提升了耦合測試的效率和一致性。

一、技術背景與行業需求

光模塊在生產過程中需對其內部芯片與光學透鏡進行精確的耦合調試，以確保光電信號轉換的準確性。傳統的耦合設備中，供電接口和光學檢測探頭通常為獨立模塊，各自具備獨立的移動機構和控制系統。操作人員需要分別將這兩個單元對齊并連接到光模塊的兩側，步驟多、耗時長，且對操作人員的熟練度要求較高。

此外，在批量測試場景下，重復的手動操作不僅效率低下，還容易因疲勞或誤操作導致連接不到位，影響測試結果的可靠性，甚至可能損壞精密的光模塊元件。因此，行業亟需一種能夠?qū)崿F(xiàn)快速、準確、自動化對接的耦合裝置。

二、創新解決方案：一體化自動耦合裝置

本實用新型技術的核心在于提出了一種結構精巧、操作便捷的光模塊耦合裝置。該裝置主要由底座、耦合組件和驅動機構三大部分構成，通過機械聯動實現供電座與檢測座的同步相向運動，從而一次性完成與光模塊兩側接口的連接。

1. 核心結構組成

• 底座與導軌系統：裝置底座上設有高精度的直線導軌，為滑動部件提供穩定、低摩擦的運動路徑。

• 耦合組件：包含相對設置的供電座和檢測座。供電座負責與光模塊的電氣接口連接并提供工作電源；檢測座則集成光學檢測探頭，用于接收并分析光模塊輸出的光信號。兩者中至少一個可沿導軌滑動。

• 驅動機構：通過一個統一的動力源（可以是電動、氣動或手動杠桿機構）同時驅動供電座和檢測座沿導軌相向運動，確保兩者同步、平穩地對接至光模塊兩端。

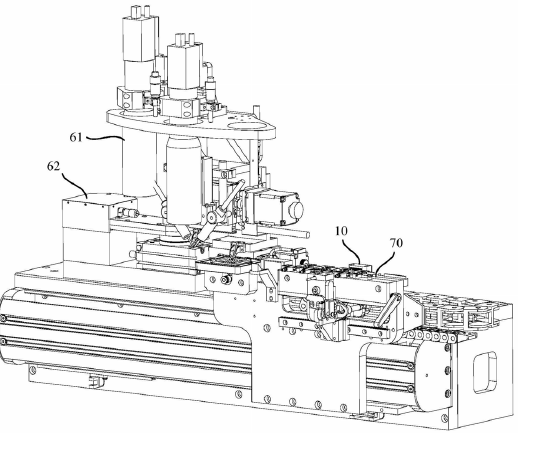

圖1：光模塊耦合設備整體結構示意圖

圖示為集成該耦合裝置的完整光模塊耦合設備，包含定位、耦合、點膠及封裝功能區。

2. 工作原理與優勢

當光模塊被放置在專用的定位座上并固定后，操作人員只需啟動驅動機構。驅動機構通過巧妙的連桿或滑塊機構，同時拉動或推動供電座和檢測座沿導軌向中心移動，直至與光模塊兩側的接口緊密、準確地連接。

這一設計帶來了多重顯著優勢：

• 操作極簡化：將原本兩個獨立步驟合并為一步，顯著降低了對操作人員的技術要求，提升了工作效率。

• 對接高精度：機械聯動保證了供電與檢測單元運動的同步性和軌跡一致性，避免了人工分別對接可能產生的角度偏差或位置誤差，提升了測試的重復精度。

• 可靠性增強：減少了因反復插拔或?qū)硬粶试斐傻慕涌谖锢頁p傷風險，保護了昂貴的光模塊產品。

• 易于集成自動化：該裝置結構非常適合集成到全自動或半自動的光模塊生產與測試流水線中，為實現智能制造提供了硬件基礎。

圖2：光模塊定位裝置與耦合裝置對接示意圖

圖中清晰展示了光模塊如何被定位，以及耦合組件如何相向運動完成對接。

三、關鍵技術細節深度解析

為了更好地理解該裝置的優越性，讓我們深入幾個關鍵的設計細節。

1. 聯動驅動機構：曲柄滑塊原理的應用

技術中披露了一種高效可靠的驅動方案。它采用了類似曲柄滑塊機構的原理，由一個可轉動的原動件、連接桿和滑動桿組成。當轉動原動件（可通過手柄手動操作或電機驅動）時，通過連接桿將旋轉運動轉化為滑動桿的直線運動。

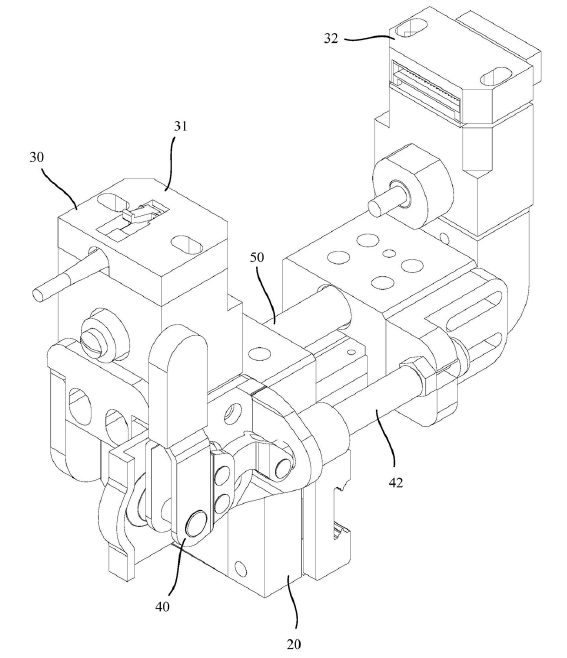

圖3：光模塊耦合裝置核心結構圖

圖4：光模塊耦合裝置結構爆炸圖

特別巧妙的是，設計確保了機構在某些位置能形成“死點”。當機構運行至死點位置時，即使撤去外力，整個機構也能保持自鎖狀態，使得供電座和檢測座能夠穩定地保持與光模塊的連接狀態，而無需持續施加作用力。這在進行長時間的耦合調試或測試時尤為有用，既保證了連接穩定性，又解放了操作人員。

2. 高度可調與安全限位設計

考慮到不同型號、不同尺寸的光模塊可能存在接口位置的高度差異，該裝置的供電塊和檢測塊均設計了高度可調機構。通常通過在安裝塊上設置豎向的腰型孔，配合螺絲進行固定，實現安裝高度在數個毫米范圍內的精細調節，確保了裝置的廣泛兼容性。

同時，裝置上設置了多級限位件：

• 第一、第二限位件：分別從檢測座和供電座向內側凸出，用于在相向運動時與光模塊定位座接觸，防止運動過度對光模塊造成擠壓。

• 第三限位件：安裝在導軌兩端，作為滑動部件的行程終點限位，防止其在復位時脫軌或撞擊其他部件。

這些設計充分體現了對設備安全性和產品保護性的周全考慮。

3. 自動復位與彈性緩沖

為了進一步提升操作效率，裝置還集成了彈性復位組件。該組件通常包括一根導向桿和套在其上的壓縮彈簧，兩端分別抵在供電座和檢測座上。

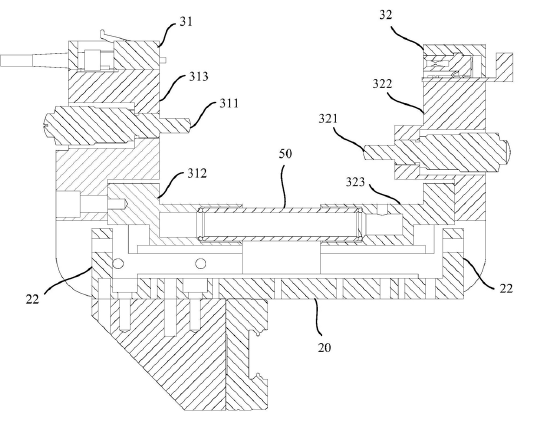

圖5：光模塊耦合裝置結構剖視圖

當完成耦合測試，解除驅動機構的鎖緊力后，被壓縮的彈簧會釋放能量，自動將供電座和檢測座推回初始分離位置。這一設計免去了手動回退的步驟，使得測試循環更加快速流暢，同時也為下一次測試做好了準備。

四、技術應用價值與市場前景

此項光模塊耦合裝置技術技術，不僅解決了一個具體的生產測試痛點，更代表了光通信設備生產向更高效、更自動化、更可靠方向發展的趨勢。它的價值體現在：

1. 提升生產效率：大幅縮短單件產品的耦合準備時間，尤其適用于光開關、光收發模塊等需要批量測試的產品線。

2. 保證產品品質：一致的對接力與位置精度，減少了人為因素導致的質量波動，提升了產品性能的一致性和可靠性。

3. 降低綜合成本：減少了操作人員數量和培訓成本，降低了因操作不當導致的模塊損壞率，從長遠看有效控制了生產成本。

4. 推動產線升級：其模塊化、自動化的特性，是構建柔性智能制造單元（Cell）的理想組成部分，助力光通信生產企業進行智能化改造。
