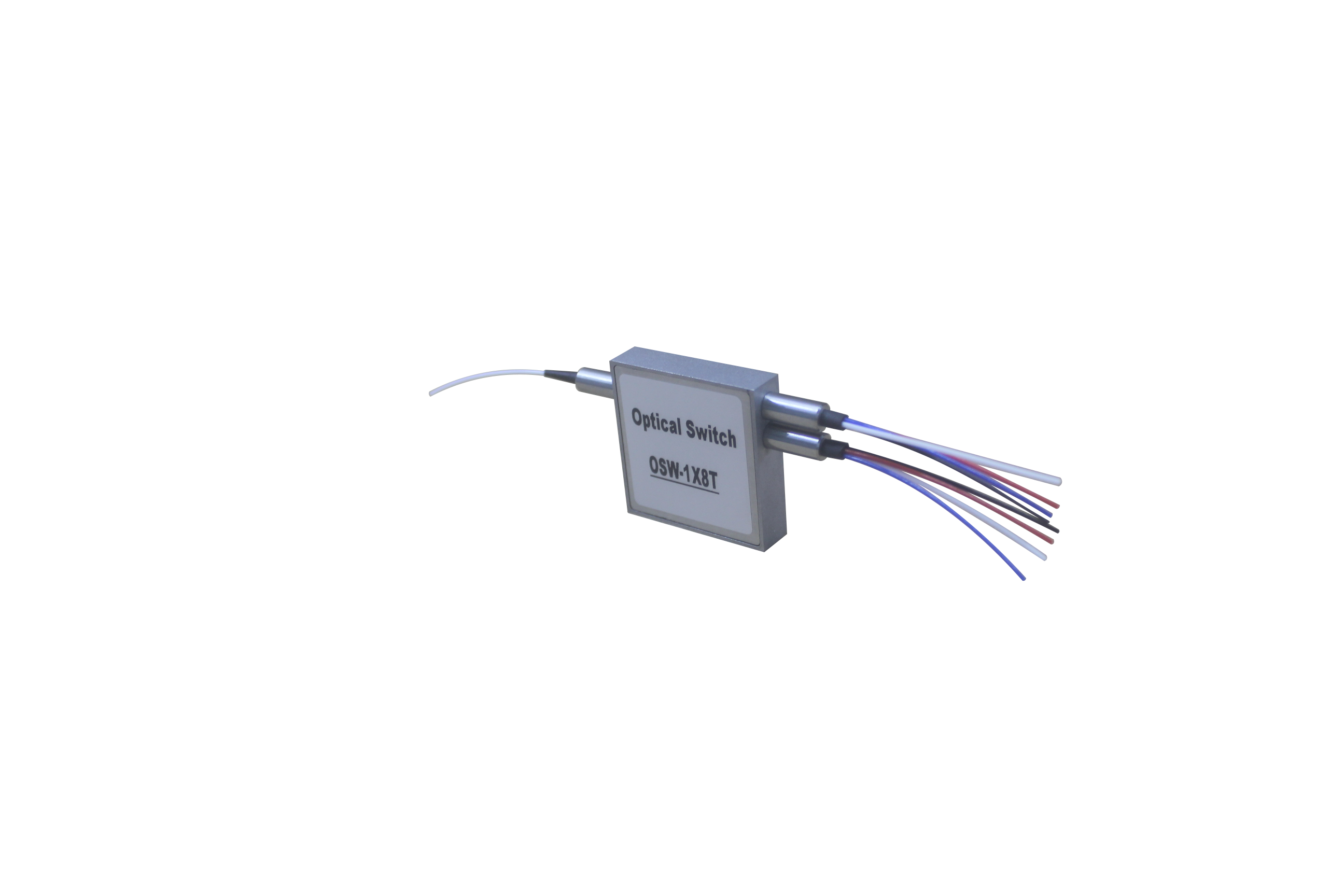

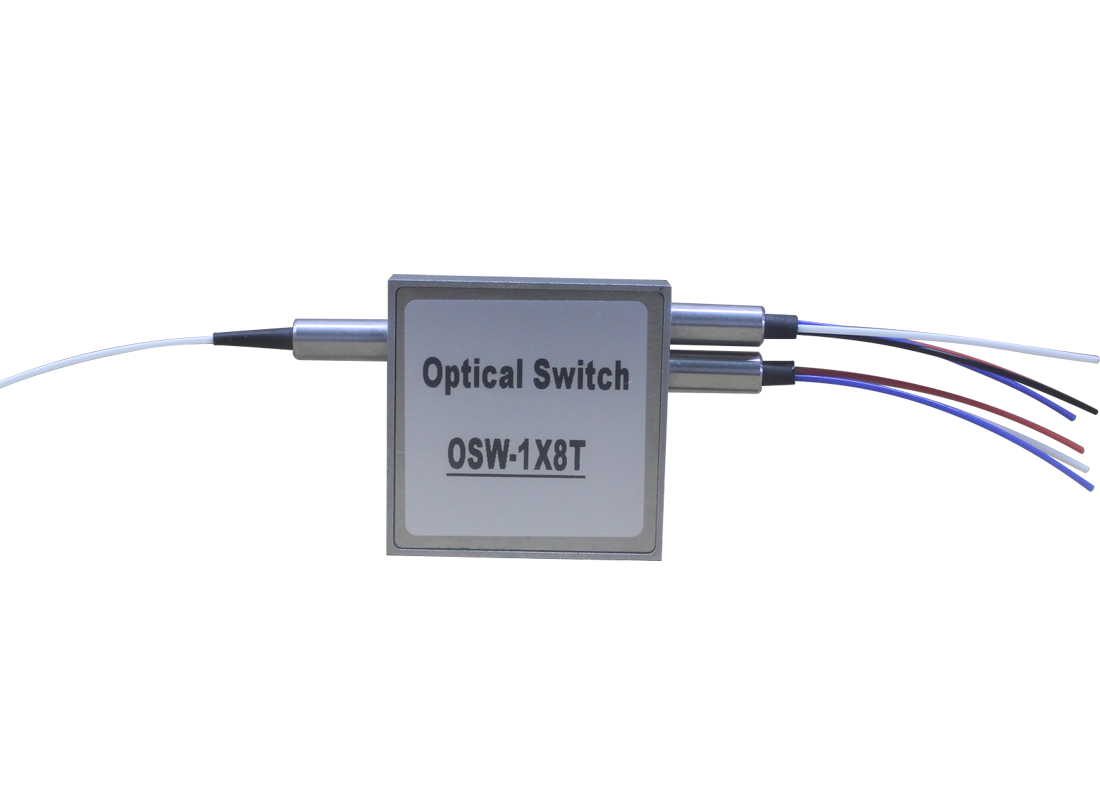

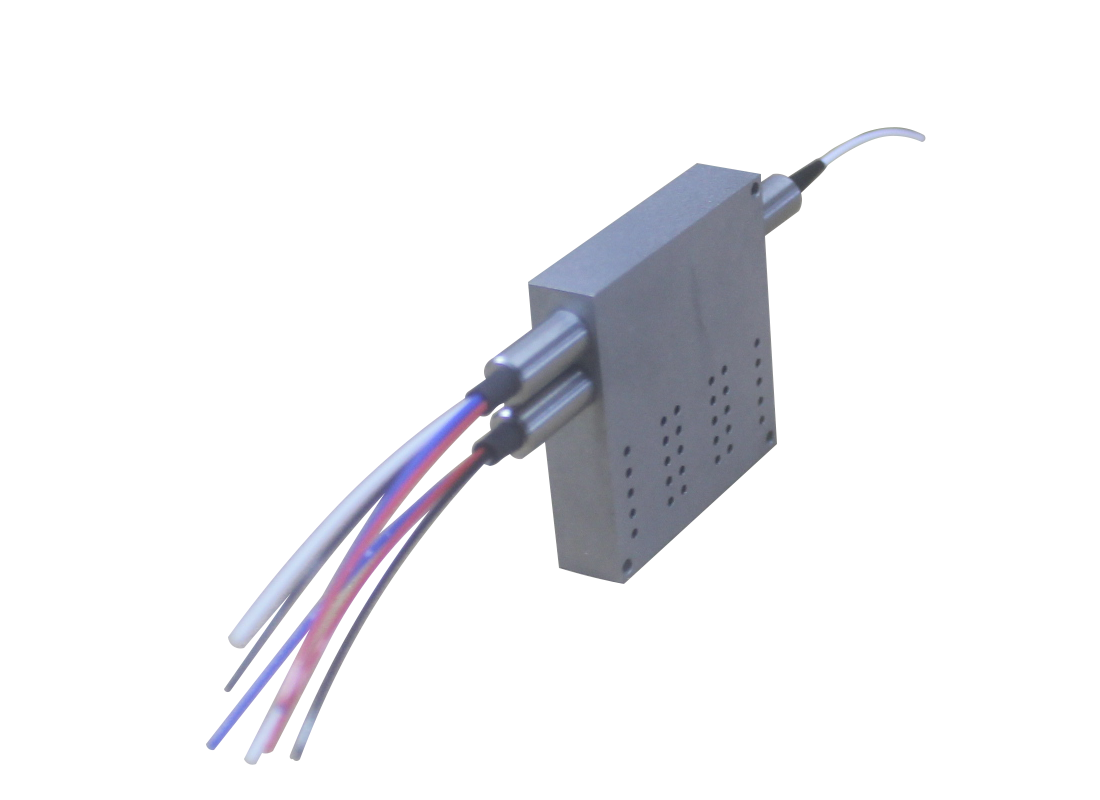

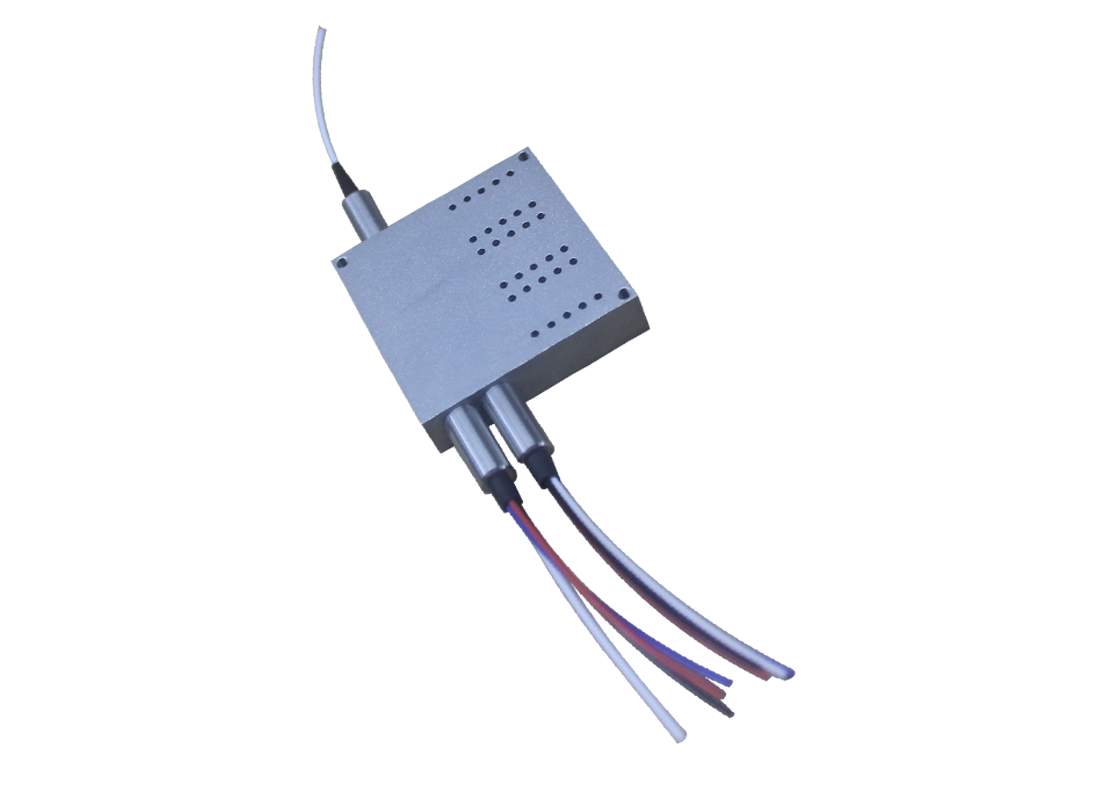

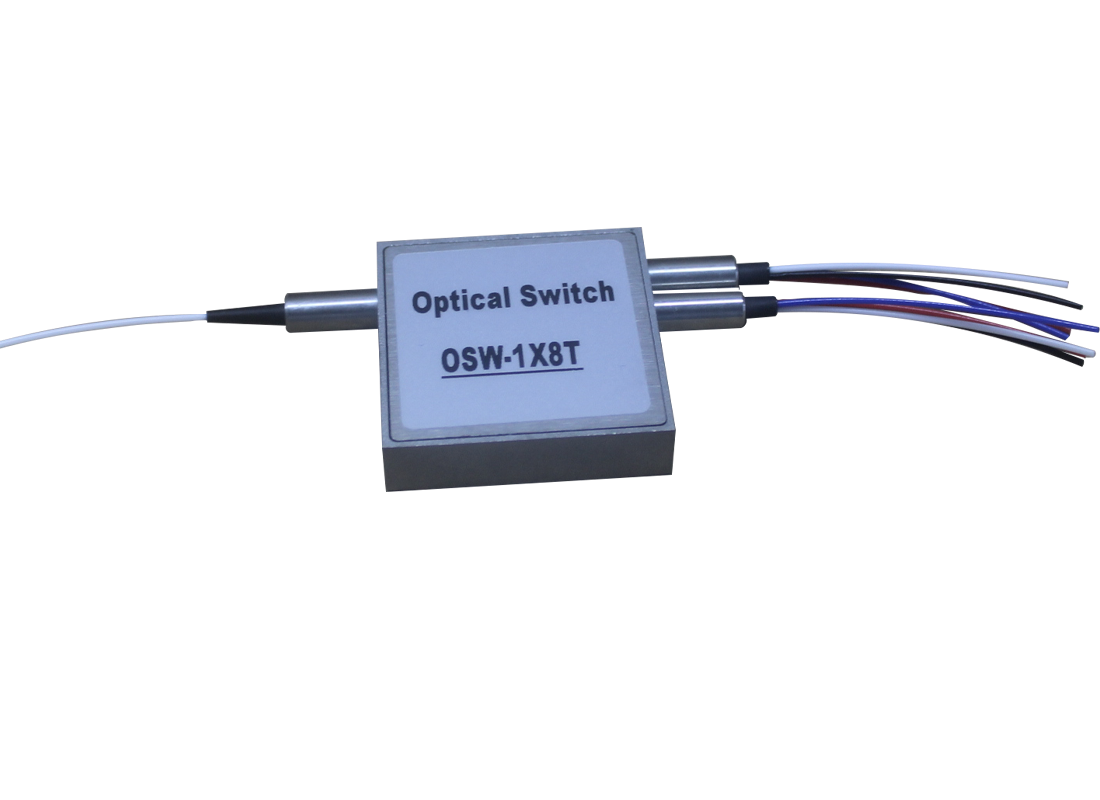

◇特性:
l無與倫比的低成本
l低插入損耗
l高通道隔離度
l高穩定性和可靠性
l光路無環氧樹脂
l鎖定型或非鎖定型
◇應用：
l光網絡保護/恢復
l光信號路由
l可配置光分插復用
l發射器和接收器保護
l網絡測試系統
l儀器儀表
◇性能參數
參數 | 規格 | |
工作波長 (nm) | 850&1310±40 | 1260~1650 |
插入損耗 (dB) | ≤1.0 | ≤1.2 |
波長相關損耗 WDL (dB) | ≤0.25 | ≤0.30 |
偏振相關損耗 PDL (dB) | ≤0.1 | |
通道串?dāng)_ (dB) | ≥40 | ≥55 |
重復性 (dB) | ±0.02 | |
回波損耗 (dB) | ≥35 | ≥55 |
切換速度 (ms) | ≤8 | |
驅動電壓 (V) | 5 | |
功率處理能力 (mW) | 500 | |
耐久性 (次) | 1000萬 | |
工作溫度 (°C) | 0～70 | |
存儲溫度 (°C) | -40～85 | |
光纖類型 | N/125um | |
光纖長度 (m) | 客戶指定 | |
尺寸 (長×寬×高) (mm) | 35X35X8.5 | |
◇ 引腳
繼電器狀態 | 電動驅動（引腳編號） | 傳感器狀態（引腳編號） | |||||
鎖定型 | 1 | 5 | 6 | 10 | 2-3,8-9 | 3-4,8-7 | |
0 | - | - | GND | V+ | 閉合 | 斷開 | |
1 | V+ | GND | - | - | 斷開 | 閉合 | |
非鎖定型 | 0 | - | - | - | - | 閉合 | 斷開 |
1 | V+ | - | - | GND | 斷開 | 閉合 | |
公共端連接 | 電氣驅動 (公共端選擇) | ||
繼電器1 | 繼電器2 | 繼電器3 | |
Com = P1 (黑) | 0 | 0 | 0 |
Com = P2(紅) | 0 | 0 | 1 |
Com = P3 (藍) | 0 | 1 | 0 |
Com = P4 (白) | 0 | 1 | 1 |
Com = P5(黑) | 1 | 0 | 0 |
Com = P6(紅) | 1 | 0 | 1 |
Com = P7(藍) | 1 | 1 | 0 |
Com = P8(白) | 1 | 1 | 1 |

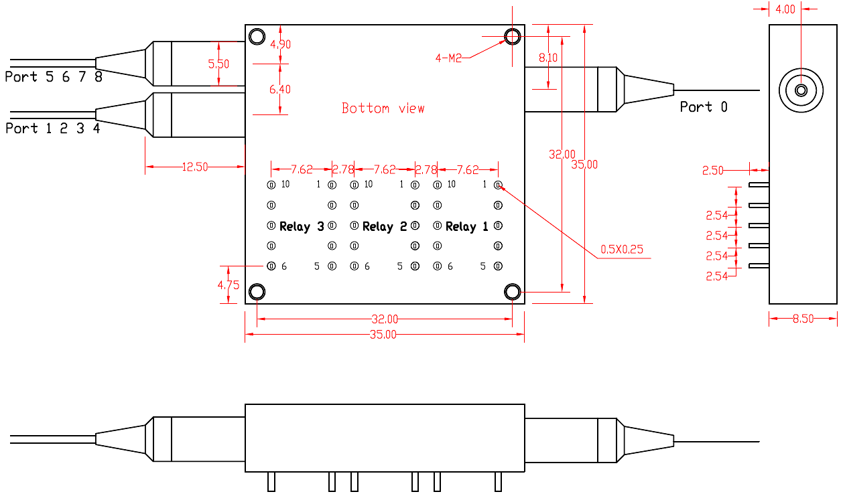

◇ 尺寸
◇ 訂購信息 ：OSW－1×8T－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
模式 | 波長 | 電壓 | 控制模式 | 光纖護套直徑 | 光纖長度 | 連接器 |
SM:9/125um M5: 50/125um M6: 62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L: 鎖定型 N:非鎖定型 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:無 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
