n 產品描述

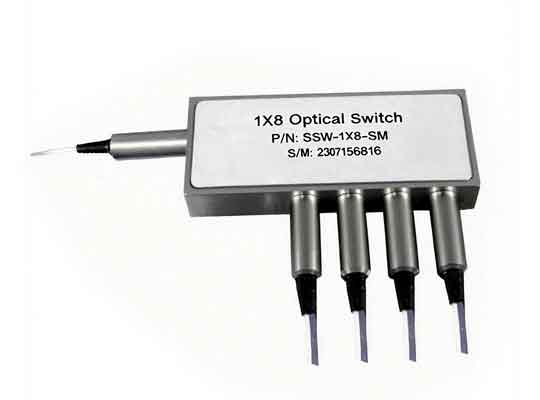

1×8 磁光開關通過將輸入光信號重定向到選定的輸出光纖來連接光通道。這是利用專利的非機械結構實現的，并通過電控信號激活。鎖存式操作可在驅動信號移除后保持選定的光路。全固態 1×8 磁光開關具有低插入損耗、高消光比、高通道隔離度以及極高的可靠性和重復性。它旨在滿足最苛刻的切換要求，包括持續無故障運行、長壽命、在沖擊/振動環境和大溫度變化下運行以及快速響應時間。
該開關還具有內置環行器 (Circulator) 和隔離器 (Isolator) 功能。本系列開關可提供電子驅動器。
n 應用領域
l 光信號路由
l 網絡保護
l 突發交換
l 可配置分插復用
l 信號監控
l 儀器儀表
n 特點
l 高速
l 非機械式
l 高可靠性
l 故障安全鎖定
l 低插入損耗
l 堅固耐用
l 緊湊
l 高性價比
l 直接低電壓驅動
n 性能規格
參數 | 最小值 | 典型值 | 最大值 | 單位 |
工作波長[1] | 1520 | 1550 | 1580 | nm |
1295 | 1310 | 1325 | nm | |
插入損耗[2] | 1.2 | 2.2 | dB | |
串?dāng)_[2] (雙向系列) | 35 | 45 | dB | |
串?dāng)_[2] (單向系列) | 40 | 50 | dB | |
回波損耗[2] | 50 | 55 | dB | |
PDL (保偏系列開關除外) | 0.15 | 0.35 | dB | |
消光比 (僅保偏系列開關) | 18 | 25 | dB | |
偏振模色散 (僅單模系列) | 0.2 | ps | ||
光開關速度 (上升, 下降) | 5 | 10 | μs | |
重復頻率 | 200 | Hz | ||
耐久性 | 1015 | 次循環 | ||
光功率處理能力 | 200 | 300 | mW | |
工作溫度[4] | -5 | 70[4] | °C | |
存儲溫度 | -40 | 85 | °C | |
光纖類型 | SMF-28, Panda PM 或等效 | |||
重量 | 59 | g |
[1] 工作波長有兩個范圍。
[2] 插入損耗和回波損耗有特定注釋。
[3] 串?dāng)_和工作溫度有特定注釋。
[4, 5] 光功率處理能力有兩個特定注釋。
n 機械尺寸 (單位: mm)
n 電氣驅動信息
每個切換點通過施加電壓脈沖來驅動。施加一種極性的脈沖，一條光路將被連接并鎖定在該位置。施加相反極性的脈沖，在脈沖移除后，另一條光路將被連接并鎖定在該位置。
參數 | 最小值 | 典型值 | 最大值 | 單位 |
電阻 (每組引腳) | 15 | 18 | 22 | Ω |
開關電壓 | 2.25 | 2.5 | 2.75[1] | V |
脈沖持續時間 | 0.2 | 0.3 | 0.5 | ms |
注釋 :
[1]. 超過此值將損壞設備。
1) 可提供帶 USB 或 RS232 接口、Windows? GUI 或 TTL 接口的驅動套件。
2) 可根據客戶要求提供驅動對照表，供客戶設計/構建自己的驅動電路。
n 訂貨信息： SSW-A-B-C-D-E-F-H
B | C | D | E | F | G | ||
類型 | 波長 | 開關類型 | 封裝 | 光纖類型 | 光纖長度 | 連接器 | |
18=1x8 81=8x1 17=1x7 71=7x1 16=1x6 61=6x1 15=1x5 51=5x1 00=特殊 | 3=1310 5=1550 0=特殊 | 2=雙級 | 2=標準 A=-40~+85°C B=-40~+70°C C=-20~+85°C D=-20~+70°C 0=特殊 | 1=SMF-28 B=PM 1550 0=特殊 | 3=900μm松套管 1=裸纖 0=特殊 | 1=0.25m 2=0.5m 3=1.0m 0=特殊 | 1=無 2=FC/PC 3=FC/APC 4=SC/PC 5=SC/APC 6=ST/PC 7=LC/PC 8=雙工 LC/PC A=LC/APC U=LC/UPC 0=特殊 |
示例型號： SSW-18-3-2-2-1-1-2
描述： 類型: 1×8, 波長: 1310 nm, 開關: 雙級, 封裝: 標準, 光纖類型: SMF-28, 光纖長度: 0.25米, 連接器: 無。
如需定制組件，請?zhí)峁┰敿?xì)要求。
