保偏光纖是一種能維持光偏振狀態的特種光纖，廣泛應用于高精度光纖傳感、相干光通信及量子通信等領域。在實際應用中，保偏光纖常需與光隔離器配合使用，以防止反射光對光源造成干擾。

由于保偏光纖具有快慢軸之分，其與光隔離器的耦合必須確保慢軸與光隔離器的光輸入方向嚴格平行，這對耦合工藝提出了極高要求。

技術背景與行業挑戰

光隔離器性能直接影響整個系統的穩定性。

在眾多應用場景中，尤其是使用保偏光纖的系統中，光隔離器的耦合質量成為制約系統性能的關鍵因素。保偏光纖通過其特殊的應力區設計，能夠維持線偏振光的偏振狀態。

在實際應用中，必須確保保偏光纖的慢軸與光隔離器的光輸入方向完全平行，任何角度偏差都會導致偏振相關損耗增加，降低系統性能。傳統的耦合方法依賴操作人員的經驗，存在效率低、一致性差等問題，難以滿足批量生產的需求。

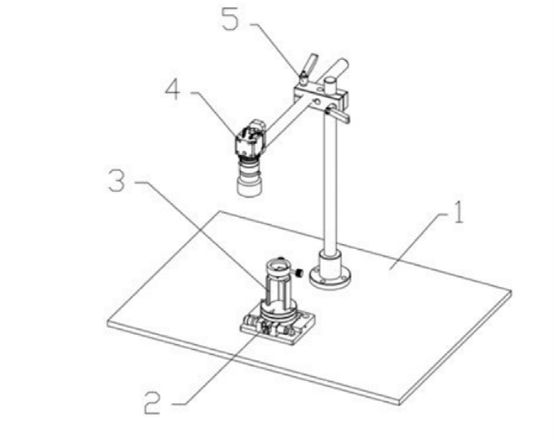

圖1：保偏光纖與光隔離器耦合裝置立體結構示意圖

行業急需一種能夠提高耦合精度、保證產品一致性的工藝方法和專用裝置。這一問題不僅關系到單個器件的性能，更影響著整個光通信系統的可靠性與穩定性。

創新耦合裝置結構

我們研發了一套專門用于保偏光纖與光隔離器耦合的裝置系統。該裝置通過機械結構與光學監測的巧妙結合，實現了高精度、高效率的耦合工藝。

裝置核心由三個部分組成：夾持機構、CCD相機監測系統和調整支架。夾持機構負責固定保偏光纖和光隔離器，CCD相機提供實時視覺反饋，調整支架則確保整個系統的穩定性與可調性。

夾持機構進一步細分為旋轉臺和夾持組件。旋轉臺采用高精度手動位移臺，通過千分尺進行微調，可實現極小角度的精確旋轉。這一設計解決了保偏光纖慢軸方向調整的精度問題。

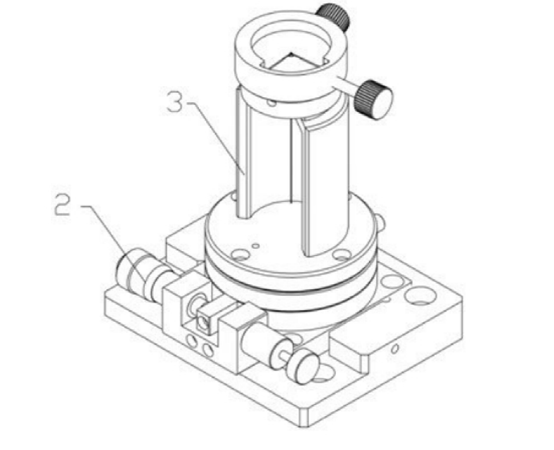

圖2：夾持機構立體結構示意圖

夾持組件采用三層結構設計：固定座、夾持端蓋和限位端蓋。固定座設有臺階限位孔，專門用于豎直插設帶有LC型連接器的保偏光纖；夾持端蓋則通過限位通孔與固定座配合，將保偏光纖穩固夾持。

最上層的限位端蓋設計獨特，設有限位缺口和直角陰角，專門用于精確定位光隔離器。這種物理限位方式，確保了每次耦合時光隔離器都能以相同方位放置，大大提高了產品的一致性。

耦合工藝流程

該耦合工藝采用分步操作法，每一步都有明確的標準和檢查點，確保整個過程的可控性和可重復性。首先需要將帶有LC型連接器的保偏光纖豎直插入固定座的臺階限位孔中。

這一步驟中，LC連接器完全沉入臺階孔底部，通過物理接觸確保了光纖的垂直度。隨后安裝夾持端蓋，通過第二緊固螺栓將其固定在固定座上，此時保偏光纖的上端會凸出夾持端蓋頂部，為后續的光隔離器安裝預留空間。

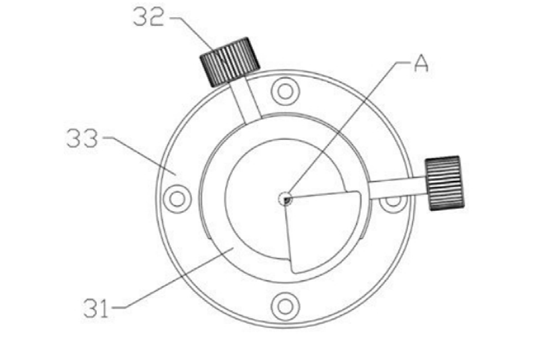

圖3：夾持組件夾持保偏光纖時的俯視圖

第二步是調整CCD相機焦距，使保偏光纖端面清晰顯示在監視器中。這一步驟至關重要，因為只有清晰的圖像才能保證后續角度調整的準確性。CCD相機從正上方拍攝，避免了視角誤差。

第三步是通過旋轉臺調整保偏光纖的慢軸方向。操作人員根據CCD相機顯示的圖像，緩慢旋轉千分尺，使慢軸旋轉至目標方位。這一過程需要耐心和精細操作，通常需要多次微調才能達到理想位置。

核心技術創新

該耦合裝置的核心創新在于機械限位與光學監測的有機結合。傳統方法往往依賴操作人員的經驗和眼力，而本裝置通過物理限位結構和實時視覺反饋，將主觀因素對耦合質量的影響降至最低。

限位端蓋上的直角陰角設計尤為巧妙。由于光隔離器通常為矩形截面，直角陰角能完美貼合其兩側，確保每次放置時光隔離器都處于相同方位。這一簡單而有效的設計，解決了光隔離器方向一致性的難題。

圖4：限位端蓋立體結構示意圖

裝置采用模塊化設計理念，固定座、夾持端蓋和限位端蓋均可快速拆卸更換。這種設計不僅便于維護清潔，還能適應不同型號的保偏光纖和光隔離器，提高了設備的通用性和靈活性。

旋轉臺采用精密機械結構，最小旋轉角度可達0.1度，滿足保偏光纖慢軸調整的精度要求。同時，旋轉臺配有鎖緊機構，調整到位后可以固定位置，防止在后續操作中發生偏移。

實際應用效果

在實際生產環境中，該耦合裝置表現出顯著的優勢。首先在耦合效率方面，相比傳統手工方法，使用該裝置可將單件產品的耦合時間縮短約40%，大幅提高了生產效率。

在產品良率方面，裝置的應用使耦合產品的一次合格率從傳統方法的約85%提升至98%以上。這主要歸功于裝置提供的精確物理限位和實時視覺反饋，減少了人為操作誤差。

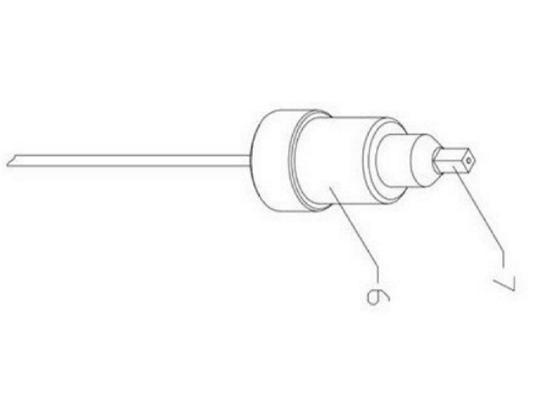

圖5：保偏光纖與光隔離器耦合時的立體結構

從長期穩定性角度評估，使用該裝置耦合的產品在溫度循環測試和振動測試中表現優異。偏振相關損耗在-40°C至85°C的溫度范圍內變化小于0.2dB，滿足絕大多數嚴苛環境下的使用要求。

該裝置的操作學習曲線較為平緩，新操作人員經過短期培訓即可掌握基本操作技巧。標準化的工作流程減少了操作人員的技能差異對產品質量的影響，有利于企業人才培養和產能擴張。

保偏光纖與光隔離器耦合裝置對光開關系統的意義

光開關作為光通信網絡中的關鍵設備，其性能直接影響網絡的靈活性和可靠性。在基于保偏光纖的光開關系統中，每個通道都可能需要配置光隔離器以防止反射干擾。

傳統的手工耦合方法難以保證大批量生產中每個光隔離器耦合質量的一致性，這可能導致光開關各通道間的性能差異，影響整體系統性能。采用本裝置后，可以確保每個光隔離器都以相同的高標準耦合到保偏光纖上。

對于矩陣光開關這類多通道設備，通道間的一致性尤為重要。使用本裝置可以保證所有通道的光隔離器耦合損耗和偏振相關損耗基本一致，提高整個設備的性能均衡性。

圖6：旋轉臺立體結構示意圖

在可重構光分插復用器（ROADM）等動態光網絡中，光開關需要頻繁切換狀態。高質量的保偏光纖與光隔離器耦合可以降低插入損耗和偏振相關損耗，提高信號質量，延長無中繼傳輸距離。

隨著400G、800G高速光通信系統的發展，對光開關性能的要求越來越高。采用高精度的保偏光纖與光隔離器耦合技術，將成為提升下一代光開關系統性能的關鍵支撐技術之一。

隨著5G網絡建設和數據中心互連需求的持續增長，市場對高性能光開關的需求將不斷擴大。采用先進的保偏光纖與光隔離器耦合技術，不僅能提升單個器件的性能，更能增強整個光通信系統的穩定性和可靠性。

未來，隨著自動化程度的提高，這種耦合裝置有望與機器人技術結合，實現全自動的保偏光纖與光隔離器耦合生產線，進一步提高生產效率和產品一致性。

對于光通信設備制造商而言，投資此類先進工藝裝備不僅是提升產品競爭力的需要，更是適應行業技術發展趨勢的必然選擇。在技術創新驅動發展的今天，工藝的精細程度往往決定了一個企業能在行業中走多遠。
